多功能轉臺

?提示:點擊圖片可以放大


產品簡介:

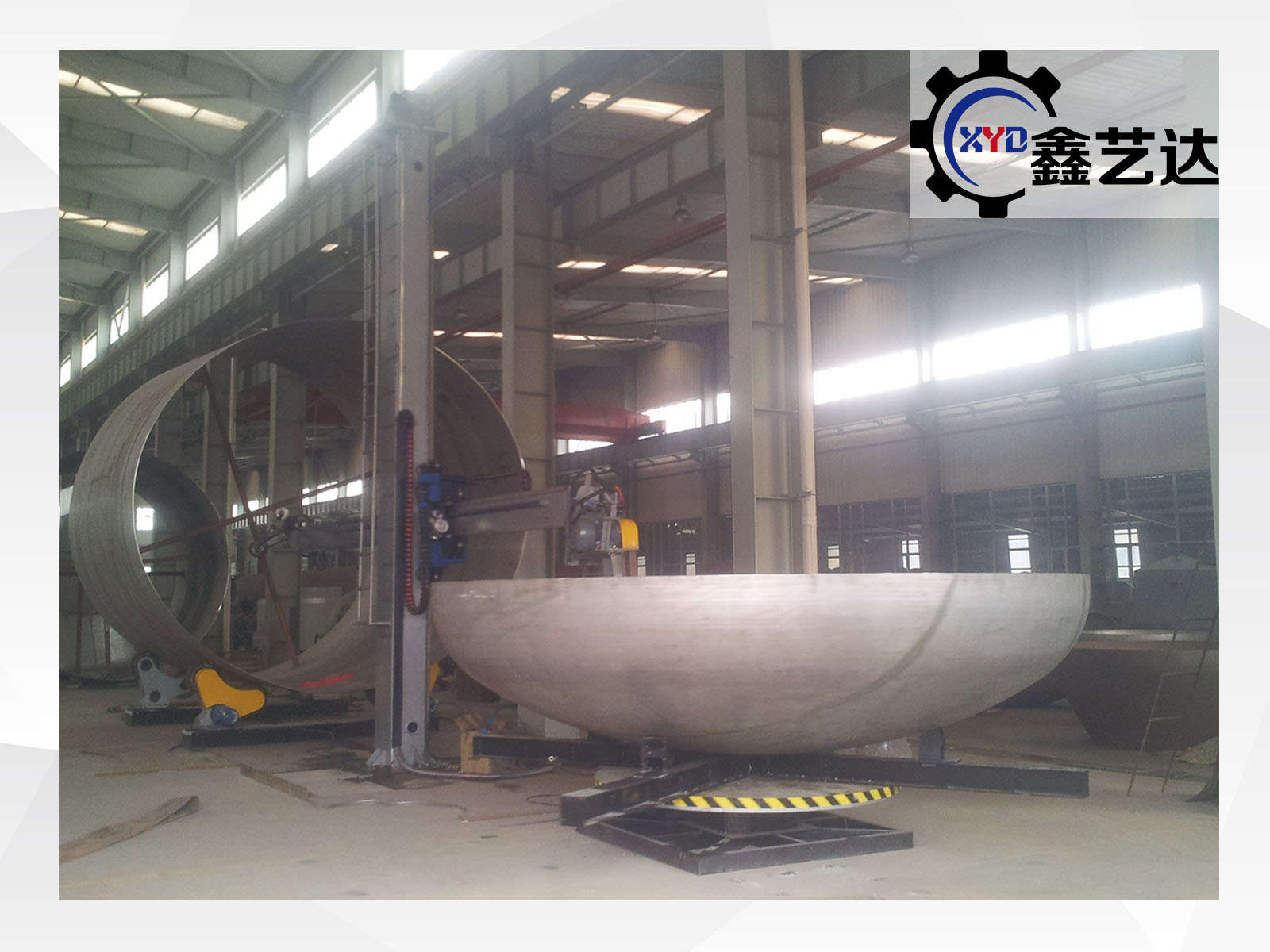

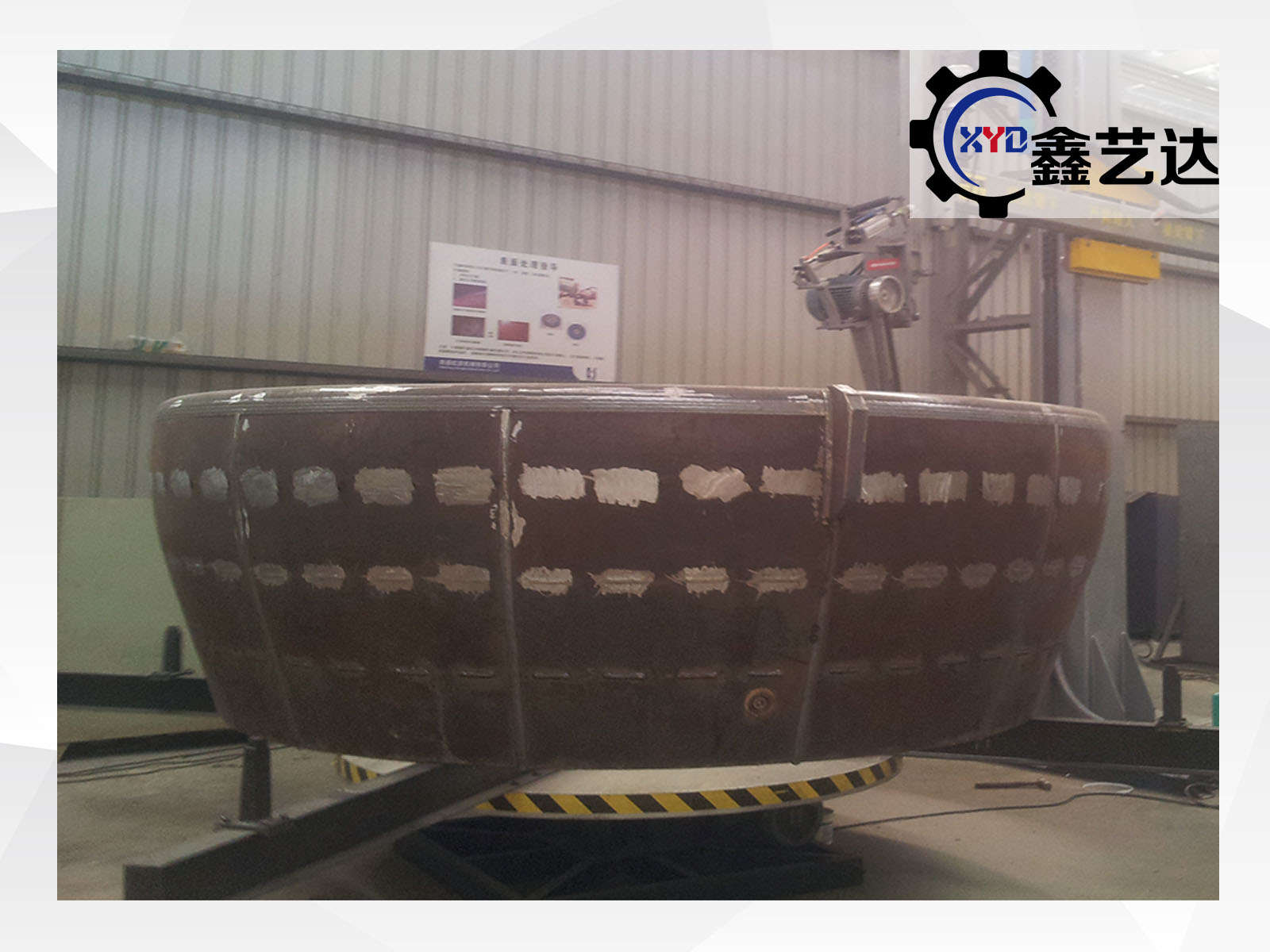

工件轉臺,載重2-10噸,φ500-φ4500 mm范圍可調,采用專業回轉支撐,電機減速機,帶動工件立式水平旋轉,速度變頻可調。



2噸工件轉臺:

承載能力:2T,工件范圍:φ500-φ3000 mm,設備總重量:850kg

外形尺寸:(L×W×H):1260×1260×220mm(圓盤高度)

回轉支撐:011×20×280mm, 絲桿調整范圍:φ400-3000 mm×4根

支撐桿長度2000mm×4根,中心圓盤:厚度12mm,φ1400mm,轉臺線速 5-20r/min,RV63齒輪蝸桿減速機,速比1:20,電機功率 0.75kw×1,變頻調速



5噸工件轉臺:

承載能力:5T,工件范圍:φ500-φ3000 mm,設備總重量:1250kg

外形尺寸:(L×W×H):1260×1260×280mm(圓盤高度)

回轉支撐:011×20×630mm, 絲桿調整范圍:φ400-3000 mm×4根

支撐桿長度2000mm×4根,中心圓盤:厚度20mm,φ2000mm,轉臺線速 5-20r/min,KCM57螺旋錐齒輪減速機,速比1:54,電機功率3kw×1,變頻調速



10噸工件轉臺(配兩套支撐桿):

承載能力:10T,工件范圍:φ400-4500 mm,設備總重量:1800kg

外形尺寸:(L×W×H):4600×4600×580mm(圓盤高度)

回轉支撐:011×20×800mm,絲桿調整范圍:φ400-3000 mm×4根,另配15號工字鋼支撐桿,長度2200mm×4根用于3000-4500mm工件安裝,

中心圓盤:厚度25mm,φ2000mm,圓盤下方配10mm,長度500mm,加強筋8根,底座16號槽鋼,6mm鋼板全覆蓋,轉臺線速 5-12r/min, 變頻調速,KCM67螺旋錐齒輪減速機,速比1:21,電機功率 4kw×1,變頻調速
